Одноосьові трекери підвищують ефективність сонячної станції на 15 - 17%

Трекери, дозволяють сонячним панелям «стежити» за положенням сонця в залежності від сезону і часу доби, що позитивно впливає на загальну продуктивність генерації сонячної установки.

Конструкції кріплення сонячних панелей бувають статичні і динамічні. Статичні системи - кріплення сонячних модулів з орієнтуванням на південь під певним кутом (в залежності від регіону). Динамічні системи (трекери) забезпечують автоматичне орієнтування сонячних панелей по куту до горизонту, по азимуту (напрямку по сторонах світу), що дозволяє «збирати» більше сонячної енергії, і генерувати, в свою чергу, більша кількість електрики. На українському ринку представлені одновісні і двовісні трекінгові системи.

Статична сонячна установка

У цій публікації ми розглянемо одновісні динамічні системи кріплення сонячних модулів і ефективність їх використання як в умовах роботи промислових СЕС, так і для невеликих домашніх СЕС.

Існують два основних способи орієнтування систем зі зміною кута положення сонячної батареї:

- орієнтування уздовж осі меридіана (система схід - захід);

- орієнтування уздовж осі паралелі (система північ - південь).

Система може бути змонтована з різними типами систем управління:

- пасивні системи (астрономічні) управління встановлюють панелі в заданий програмою положення за календарним принципом, при цьому аналіз становища сонця і освітленості не проводиться.

- активні системи управління проводять аналіз стану сонця і освітленості за допомогою датчика сонячної іррадіації і встановлюють панелі в напрямку найяскравішою області небосхилу.

- комбіновані системи застосовуються для підвищення надійності сонячних трекерів. У штатному режимі система працює за алгоритмом активної системи. У разі виходу з ладу датчика сонячної іррадіації, система переходить в режим роботи пасивної системи. При збільшенні сили вітру понад певних значень система управління встановлює сонячний модуль в положення флюгування (положення найменшого опору повітряному потоку).

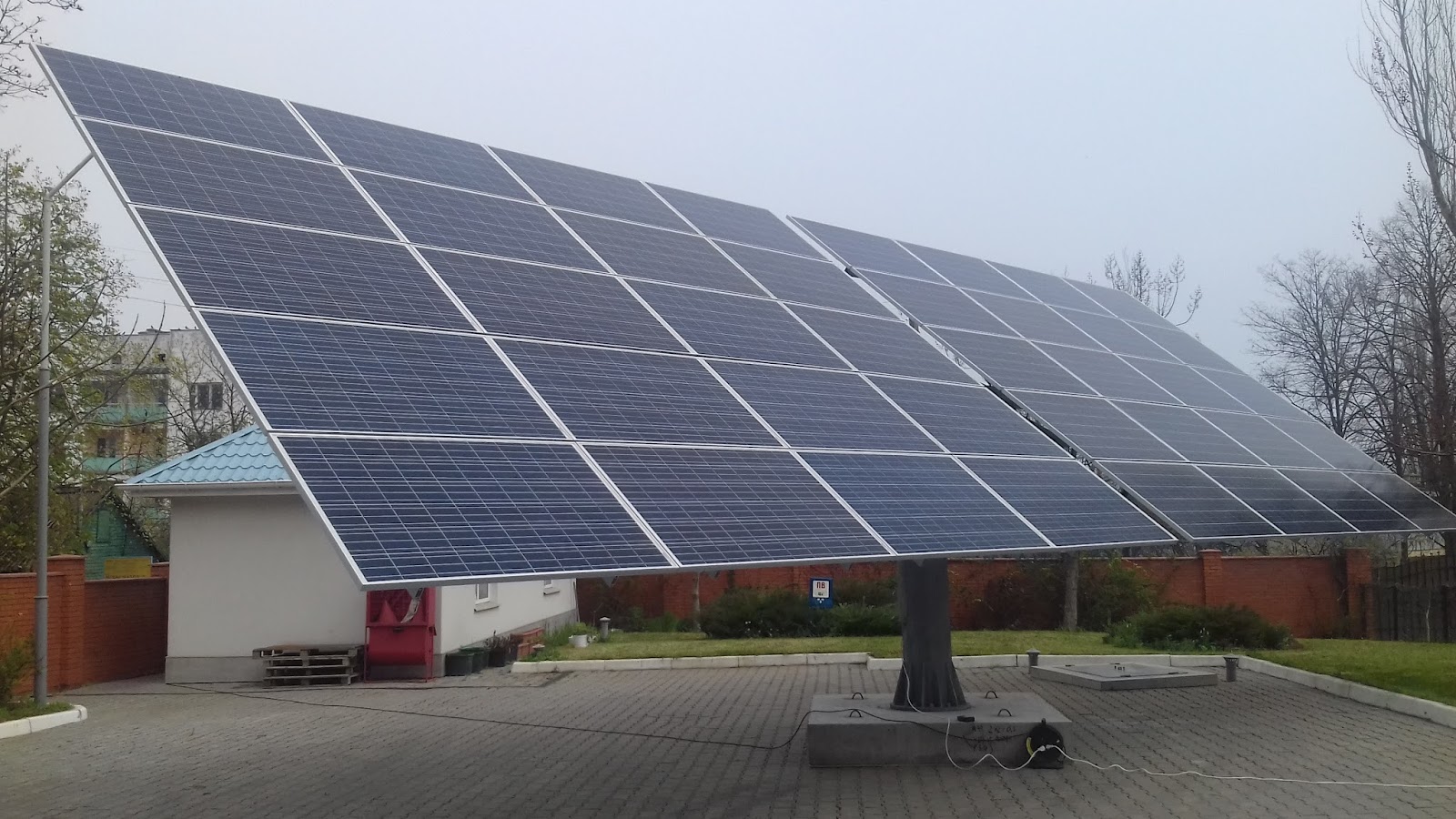

Сонячний модуль з одноосьовим трекером

Перераховані вище системи управління мають на увазі зміна кута орієнтування панелей за допомогою відповідних механізмів, наприклад, за рахунок застосування в конструкції електромеханічного лінійного актуатора, який приводить в рух стіл з сонячними модулями, змінюючи тим самим кут. По суті, вищеописані системи є одноосьовими сонячними трекера які, аналізуючи положення сонця і освітленості, встановлюють панелі в найбільш енергопродуктівном напрямку.

Деякі компанії пропонують системи кріплення сонячних модулів без застосування механізації, тобто зміна кута орієнтації панелей проходить вручну. Як правило, ці системи орієнтовані уздовж осі паралелі (система північ - південь) і розраховані на зміну кута орієнтування сонячних панелей в залежності від висоти сонця над горизонтом. Передбачається, що кут буде змінюватися від мінімально - 2 рази (зима / літо) до 3 - 4 раз (зима / весна-осінь / літо) в рік, тобто зміна положення сонячних панелей відбувається в залежності від пори року. Теоретично, це рішення життєздатне, так як за розрахунками, така система повинна давати 4-5% приросту до річної генерації СЕС.

Сонячна станція в Білорусі з механічною системою зміни кута нахилу сонячних панелей

Як вибір ручної або автоматичної динамічної системи кріплення сонячних панелей впливає на продуктивної сонячної установки?

Динамічна система кріплення із змінним вручну сезонним кутом нахилу

- на 27% збільшується необхідна площа ділянки під СЕС по відношенню до статичній системі;

- на 25% збільшується вартість такої системи по відношенню до статичної;

- збільшуються витрати на обслуговування системи (4 людини змінюють кут нахилу за 2 дні на 1 МВт станції і так 2-4 рази на рік).

Передбачуваний приріст генерації електроенергії по відношенню до статичній системі тієї ж потужності становить 4-5%.

Динамічна система кріплення із змінним кутом нахилу «схід-захід» (одноосний сонячний трекер).

- на 30% збільшується кількість сонячних панелей наявних на ділянці по відношенню до статичній системі (збільшується встановлена потужність СЕС), відповідно при дефіциті площі під СЕС, доцільніше використовувати одноосний трекер;

- на 5% підвищується «зелений тариф» при виборі системи вітчизняного виробника;

- на 21% збільшується сума надходжень від продажу електроенергії в порівнянні зі статичною системою;

- збільшення сумарних капіталовкладень в СЕС на 19% більше по відношенню до статичній системі;

Передбачуваний приріст генерації електроенергії по відношенню до статичній системі становить 15 - 17% (за даними української компанії-виробника трекерна систем "Українські Системи Солар").
