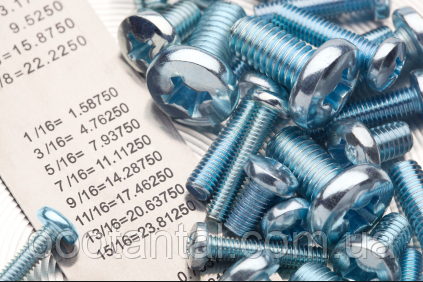

Які відмінності між дюймової і метричною різьбами

Наши партнеры ArtmMisto

Розмір метричних кріпильних з'єднань (болтів, гайок і т.д.) визначається як діаметр, висота і довжина, все в міліметрах (мм скорочено "мм"). Винятком є ​​крок різьблення з'єднань, і в цьому випадку тільки діаметр і довжина можуть бути перераховані (різьблення з великим потім з дрібним кроком різьби). Розглянемо цей розмір:

M8-1.0 х 20

Ось те, що опис означає ...

M = Метрична різьба позначення

8 = номінальний діаметр в міліметрах

1,0 = Pitch (відстань між витками різьби), в міліметрах

20 = довжина в міліметрах

Якщо ви постійно працюєте з дюймовими кріпленнями, крок може бути трохи заплутаним - крок є відстань між сполучними витками. У наведеному вище прикладі, крок 1,0 означає, що з одного витка в наступний виток, відстань становить 1,0 мм. Дюймовий кріплення описані як витки на дюйм, що іноді помилково називають крок. Якщо вам потрібно знати кількість витків на дюйм метричної кріпильної деталі спочатку перетворити поле з міліметрів в сантиметри (помножити на 0,03937), а потім розділити на 1. Або використовуйте наведену нижче таблицю.

Метричний кріплення зазвичай класифікуються або як стандартний або невеликий крок різьблення, посилаючись на їх кроку різьблення, хоча деякі розміри доступні з додатково дрібним кроком різьби. Грубий метричний кріплення, в порівнянні зі стандартними "дюймовими" кріпильними деталями (ті, які зазвичай використовуються в Північній Америці), як правило, менш широкі - кроки їх різьблення ближче один до одного - відповідно приблизно такого самого розміру. Користувачам метричних кріпленні можуть бути більш-менш в нормі, в залежності від розміру. Наприклад візьмемо болт з найбільш поширеним розмір з метричної різьбою і передбачається, що коли крок не вказується. Потрібно см таблицю нижче:

розмір серія Крок різьби (дюйми) ниток на дюйм

M14-2.0 Метрична Грубий 0,079 12,7

9 / 16-12 дюймів Грубий 0,083 12

M14-1.5 метрична дрібна 0,059 16,9

9 / 16-18 дюймів Fine 0,056 18

M3.5-0.6 Метрична Грубий 0,024 42,3

6-32 дюймів Грубий 0,031 32

M3.5-0.35 метрична дрібна 0,014 72,6

6-40 дюймів Fine 0,025 40

Нитки в M14-2.0 гвинта, який є грубим, розташовані 0,079 дюйма (2,0 мм) .9 / 16-12 шнек, який можна порівняти з діаметром, а також грубе, має свої теми на відстані 0,083 дюйма, які далі один від одного , так що не буде менше ниток на одиницю виміру (ми використовували сантиметр в таблиці вище), Те ж саме стосується грубої M3.5-0.6 і 6-32 гвинт - нитки 6-32 розташовані рідше, так, знову ж таки, буде менше теми для тієї ж довжини. (M3.5-0.6 і M3.5-0,6 точно так же. - "0" входить, щоб переконатися, що десяткова крапка не пропустив)

Коли ви дивитеся на тонкій M14-1.5 і 9 / 16-18 кріплення, проте, 9 / 16-18 тонше - вона має більше витків на дюйм. Але M3.5-0.35 має майже вдвічі кількість потоків на дюйм в 6-40, так що її нитки дуже близько один до одного (0,014 дюйма, або 0,35 мм).

Графік нижче порівнює різні метричні розміри до найближчого дюймовим еквіваленті ...

Метрична Найближчий дюймовий

M1.4-0.3 0-80 (Більше)

M2-0.4 1-64 (менше)

M2.5-0.45 3-56 (Більше)

M3-0.5 4-48 (менше)

M3.5-0.6 6-40 (Те ж саме)

M4-0.7 8-36 (Більше)

M5-0.8 10-32 (менше)

M6-1.0 1 / 4-28 (Більше)

M7-1.0 1 / 4-28 (менше)

M8-1.25 5 / 16-18 (менше)

M10-1.5 3 / 8-16 (менше)

M12-1.75 1 / 2-13 (Більше)

M14-2.0 9 / 16-12 (Більше)

M16-2.0 5 / 8-11 (менше)

M18-2.5 3 / 4-10 (Більше)

M20-2.5 3 / 4-10 (менше)

M22-2.5 7 / 8-9 (Більше)

M24-3.0 1-8 (Більше)

M30-3.5 1 + 1 / 8-7 (менше)

M36-4.0 1 3 / 8-6 (менше)

Довжина вимірюється так само, як дюймовий кріплення, за винятком деяких, в міліметрах. Для болтів з опуклою головою у вигляді напівкруглої або шестигранною вимірювати довжину потрібно з-під голови. Для плоских головок, довжина включає в себе висоту головки.

Метричний кріплення також виготовлений у відповідності зі стандартами, встановленими або DIN - Німецький інститут по стандартизації або ISO - Міжнародною організацією зі стандартизації. Отже, вони відносяться до стандартних номером, до якого вони належать. Нижче таблиця загальної DIN і числа ISO та коротким описом кріплення ...

№ Опис

DIN 84 шліцьова з циліндричною головкою Гвинт

DIN 85 шліцьова з напівкруглої голівкою Гвинт

DIN 94 Шплінт

DIN 125A Шайба (без Фаска)

DIN 125B Шайба (з Фаска)

DIN 127B Спліт блокування пральна машина

DIN 137B Весна Wave Пральна машина

DIN 315 Гайки баранчик

DIN 439B Гвинт з шестигранною гайки, готової Hex Jam Nut

DIN 911 Long Arm Hex Key

DIN 912 Hex шестигранником

DIN 916 Hex оправа Установчий гвинт

DIN 931 з шестигранною головкою Гвинт з неповним різьбленням

DIN 933 з шестигранною головкою Гвинт Повністю Каскадний

DIN 934 Готова шестигранною гайкою

DIN 939 Двомісний кінця пальця

DIN 960 з шестигранною головкою Гвинт з неповним різьбленням

DIN 961 з шестигранною головкою Гвинт Повністю Каскадний

Глава DIN 963 з прорізами плоским кріпильний гвинт

DIN 964 з прорізами Овальний Глава Гвинт

Глава DIN 965 Phillips з плоским кріпильний гвинт

DIN 966 Phillips Овальний Глава Гвинт

DIN 975 нарізного стрижня

DIN 980V Hex стали Переважна Крутний момент стопорну гайку

DIN 985 Hex нейлонової вставкою Гайка

DIN 6334 Рід накидною гайкою

DIN 6797A Зовнішній Цанга

DIN 6797J Внутрішня Цанга

DIN 6912 Hex Low шестигранником

DIN 6921 Hex Фланець Глава Гвинт

DIN 6923 Hex гайки фланця

ISO 7379 Hex головкою під торцевої гвинт з буртиком

ISO 7380 Hex Кнопка шестигранником

DIN 7985 Phillips з напівкруглої голівкою Гвинт

DIN 7991 шестигранник шестигранником

Примітка: Якщо ви знаєте номер DIN або ISO кріплення, ви можете використовувати нашу функцію пошуку, щоб знайти його швидко.

Пам'ятайте ці поради про метричних кріпильних системах:

Діаметр: більше число, тим більше гвинт або болт

Висота: більше число, тим більше крок різьби (чим менше витків на одиницю виміру); крок різьблення є найбільш поширеним з метричної різьбою і передбачається стандарний, коли крок не вказано

Довжина: більше число, тим більше гвинт або болт

Стандарт: DIN або ISO стандартний номер описує кріплення

З моменту появи різьбових деталей і до самого кінця XVIII століття різьблення великих розмірів на деталі наносилися гарячої куванням: по гарячій заготівлі болта ковалі били спеціальним профільним кувальним штампом, молотом або іншим формотворчим спеціальним інструментом. Нарізка дрібніших резьб проводилася на примітивних токарних верстатах. Ріжучі інструменти при цьому майстру доводилося утримувати вручну, тому отримати однакову різьблення постійного профілю не вдавалося. Внаслідок цього болт з гайкою виготовлялися парно, і до іншого болта дана гайка не підійшла б - такі нарізні сполучення зберігалися в загвинченому стані аж до моменту їх застосування.

Батьком творцем Різьбонакатні верстати, був француз Жак Бессон в 1568 році. Верстат приводився в дію ножною педаллю. На оброблювану заготовку нарізалася різьблення за допомогою різця, що переміщається ходовим гвинтом.

Справжній прорив у виготовленні і застосуванні кріпильних деталей пов'язаний з Індустріальної революцією, що почалася в останній третині XVIII століття у Великобританії. Велика кількість машин вимагало величезної кількості кріплення для їх виробництва. Багато відомих технічні винаходи того часу засновані на застосуванні різьбових кріпильних елементів. Серед них винайдена Джеймсом Харгривсом прядильна машина періодичного прядіння і хлопкоочистительная машина Елі Уітні. Також величезними споживачами нарізного кріплення стали залізниці.

Так як масовий розвиток і поширення резьбовиех деталі отримали в Великобританії, то і розмірність параметрів різьби інженерам-винахідникам всього світу довелося використовувати англійську. Північноамериканські Сполучені Штати до кінця XVIII століття перебували в колоніальному володінні Великобританії і, тому, теж використовували англійську систему заходів.

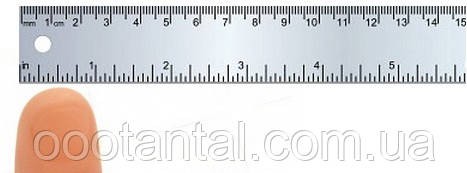

Базовою одиницею англійської системи заходів є ДЮЙМ. Дюйм (від голландського слова duim - великий палець) - ширина великого пальця дорослого чоловіка. Основним був визнаний англійський дюйм. Так як багато країн світу були змушені спочатку користуватися системою заходів англо-голландського походження, то в багатьох країнах з'явилися свої Дюйми, кожен з яких відрізнявся за розміром від англійського (віденський, баварський, прусський, курляндский, ризький, Ставропольський, французька та ін.) . Однак найбільш поширеним завжди був англійський дюйм, який з часом практично витіснив всі інші з ужитку. Для його позначення використовується подвійний (іноді зустрічається і одинарний) штрих, як в позначенні кутових секунд ( "), без пробілу за числовим значенням, наприклад: 2" (2 дюйма).

На сьогоднішній день 1 англійський дюйм (далі просто дюйм) = 25,4 мм.

Критична проблема, яку не вдавалося вирішити аж до початку XIX століття, - це відсутність однаковості серед резьб, нарізаються на болтах і гайках в різних країнах і навіть на різних заводах в межах однієї країни.

Вищезгаданий американський винахідник хлопкоочистительной машини Елі Уітні висловив ще одну важливу ідею - про взаємозамінність частин в машинах. Життєву необхідність втілення цієї ідеї він продемонстрував в 1801 році у Вашингтоні. Перед очима присутніх, серед яких знаходилися президент Джон Адамс і віце-президент Томас Джефферсон, Уїтні розклав на столі десять однакових купок деталей мушкетів. У кожній купці знаходилося по десять деталей. Взявши навмання по одній різної деталі з кожної купки, Уїтні швидко зібрав один готовий мушкет. Ідея була настільки простою і зручною, що незабаром була запозичена багатьма інженерами і винахідниками в усьому світі. На цій ідеї взаємозамінності Е.Уітні, власне, і побудовані всі діючі на сьогоднішній день технічні стандарти ГОСТ, ДСТУ, DIN, ISO і інші.

У той же час, у Франції, що вела постійно-періодичні війни з Англією (Великобританією), як безпосередньо, так і на території своїх колоній, давно виношувалася ідея всіляко перешкодити просуванню армії Великобританії в разі можливого нападу на Францію або французькі колонії. Використання якоїсь іншої (недюймовой) системи заходів при виготовленні деталей машин і механізмів, а в тому числі і кріплення, дозволило б "вставити палки в колеса" тільки що прийнятої системі дюймової взаємозамінності і унеможливити ремонт і складання англійської техніки і зброї з використанням французьких запчастин. В результаті Великої Французької Революції була введена метрична система заходів, що одержала широке поширення в кінці XVIII - початку XIX століття у Франції.

Основа метричної системи - МЕТР (вважається, що від грецького "м Е тро" - міра). У кресленнях, в документації і в позначеннях різьбових виробів прийнято приводити все розміри в міліметрах (мм).

Автори нової системи заходів домовилися, що 1 метр = 1000 мм.

Згодом, Наполеону, що об'єднав майже всю Європу, вдалося поширити метричну систему в підлеглих країнах. Наполеон не захоплював Великобританію, і англійці продовжують використовувати чужу для інших європейців дюймову систему заходів, розділивши таким чином сфери впливу і протекторату в техніко-технологічному укладі світової спільноти. Таку ж позицію займають і американці (теж колишні англійці). Самі американці і англійці називають свою систему заходів "Imperial" (імперська), а зовсім не «дюймова", як її називаємо ми. Разом з американцями "імперську" систему заходів використовують і інші "британські колоніальні держави": Японія, Австралія, Нова Зеландія та ін. Так що, Британська Імперія зникла тільки географічно ...

Метричну систему заходів створювали передові уми того часу, зібрані під прапором Великої Французької Революції (всім нам зі школи відомі вчені Французької академії Наук: Шарль Огюстен де Кулон, Жозеф Луї Лагранж, П'єр-Симон Лаплас, Гаспар Монж, Жан-Шарль де Борд і ін .), тому все в цій системі збудували просто, логічно, зручно і підлеглих цілим круглих чисел. Ну, хіба що розбивка часу на секунди, хвилини і годинник - дісталася нам від стародавніх шумерів з їх Шістдесяткова системою числення - вносить деяку нестрункому в метричну систему заходів. Або, наприклад, розподіл кола на 360 градусів. Відлуння шумерської системи числення збереглися і в розподілі доби на 24 години, року на 12 місяців, і в існуванні дюжини як міри кількості, а також і в розподілі фута на 12 дюймів, так як і дюймова система заходів спиралася на набагато більш давню шумерскую.

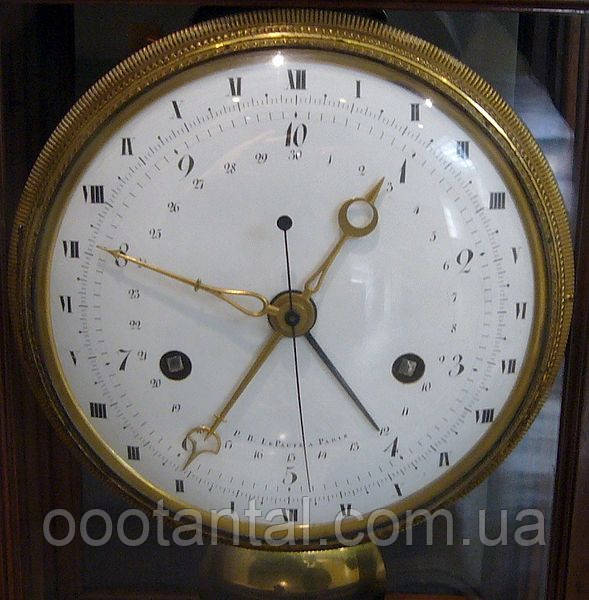

Як не бився математик-інженер Жан-Шарль де Борд з іншими академіками за логічну красу чисел, щоб в хвилині було 100 секунд, в годині 100 хвилин, а в добі 10 годин (навіть вдалося ввести в обіг нову літочислення), але, в підсумку , так нічого з цього і не вийшло. Дивовижні годинник з двостандартну перехідним циферблатом наведені на фото.

Цілком логічним є створення найпростішого розмірного ряду метричних резьб з кроком, скажімо, 5 мм: ... М5; М10; М15; М20 ... М40 ... М50 ... і т.д. Але! Так як машини і механізми, що вже існували на момент створення метричної системи заходів, були прив'язані своїми габаритами і конфігурацією до дюймовим розмірами, то це викликало необхідність пристосовуватися до існуючих приєднувальних розмірах і габаритам. Звідси з'являються, на перший погляд, "дивні" розміри різьби: М12 (що, практично, 1/2 "- півдюйма), М24 (замінює різьблення 1"), М36 (це 1 1/2 "- півтора дюйма) і т. д.

Міжнародна класифікація різьб

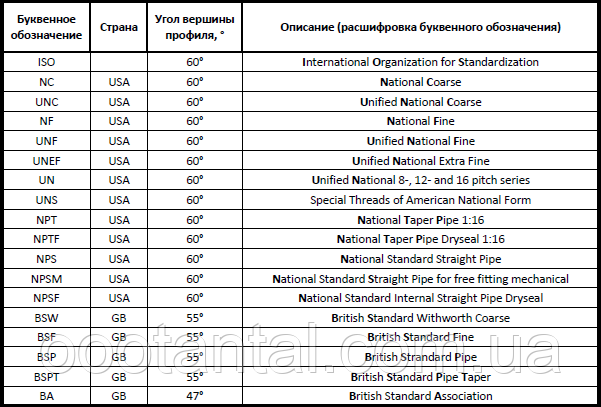

На сьогоднішній день прийнято такі основні міжнародні стандарти різьблення (перелік далеко не повний - є також велика кількість неосновних і спеціальних стандартів різьблення, які міжнародно прийняті до застосування):

В даний час в зарубіжній техніці найбільшого поширення набув стандарт різьблення метричний ISO DIN 13: 1988 (перший рядок в таблиці) - цим стандартом користуємося і ми в Україні (ГОСТ 24705-81 на метричні різьблення є його рідним сином). Однак, в світі використовуються і інші стандарти.

Причини, за якими міжнародні стандарти різьблення відрізняються між собою, вже описані вище. Також можна додати, що деякі стандарти резьб є спеціальними, і застосування таких резьб обмежена областю застосування деталей з цієї різьбленням (наприклад, трубне різьблення, придумана англійським інженером-винахідником Утворити, BSP застосовується тільки в деталях з'єднань трубопроводів).

Різьба метрична циліндрична

Метричні різьблення, що застосовуються для кріпильних деталей бувають різні, але найпоширеніші - це різьблення метричні циліндричні (тобто деталь з різьбою має циліндричну форму і діаметр різьби не змінюється по довжині деталі) з трикутним профілем з кутом профілю 600

Далі мова піде тільки про найпоширенішою метричної різьби - циліндричної. У метричній циліндричної різьби для позначення розміру різьби згвинчувати деталей береться зовнішній діаметр різьби болта.

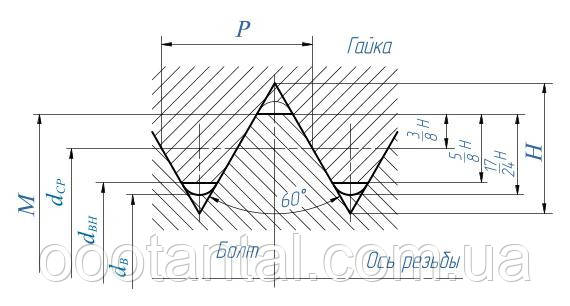

М - зовнішній діаметр різьби болта (гайки) - позначення розміру різьби

Н - висота профілю метричної різьби різьблення, Н = 0,866025404 × Р

Р - крок різьби (відстань між вершинами профілю різьби)

Dср - середній діаметр різьби

dвн - внутрішній діаметр різьби гайки

dВ - внутрішній діаметр різьби болта

Позначається метрична різьба латинською літерою М. Різьблення може бути великою, дрібної і особливо дрібної. За нормальну прийнята велика різьблення:

• якщо крок різьблення великий, то розмір кроку не пишеться: М2; М16 - для гайки; М24х90; М90х850 - для болта;
• якщо крок різьблення невеликий, то розмір кроку пишеться в позначенні через символ х: М8х1; М16х1,5 - для гайки; М20х1,5х65; М42х2х330 - для болта;

Різьба метрична циліндрична може мати праве і ліве напрямок. Базовим вважається праве напрям: воно за замовчуванням не позначається. Якщо напрямок різьблення ліве, то після позначення ставиться символ LH: М16LH; М22х1,5LH - для гайки; М27х2LHх400; М36LHх220 - для болта;

Точність і поле допуску метричної різьби

Метрична циліндрична різьба різниться по точності виготовлення і ділиться на класи точності. Класи точності і поля допусків метричної циліндричної різьби наведені в таблиці:

Клас точності Поле допуску для різьблення зовнішньої: болт, гвинт, шпилька внутрішньої: гайка Точний 4g 4h 4H 5H Середній 6d 6e 6f 6g 6h 6G 6H Грубий 8g 8h 7G 7H

Найбільш поширений клас точності середній з полями допуску різьби: 6g - для болта (гвинта, шпильки) і 6Н - для гайки; такі допуски легко витримуються у виробництві при виготовленні різьби методом накатки на різьбонакатних верстатах. Позначається через тире після розміру різьби: М8-6gx20; M20x1,5-6gx55 - для болта; М10-6Н; М30х2LH-6Н - для гайки.

Діаметрі и кроки метрічної різьбі

Всі діаметрі метрічної різьбі поділені на три Умовні ряду за ступенями Преимущества и вжіваності (див. Таблицю далі): найбільш пошірені Різьблення з 1-го ряду, найменша рекомендовані до использование Різьблення метричні з 3-го ряду (смороду ма ють дуже вузький область использование и Рідко зустрічаються в машинобудуванні). Таким чином, щоб максимально избежать проблем з кріпільнімі різьбовімі комплектуючими при складанні, ЕКСПЛУАТАЦІЇ та подалі ремонті, інженерам-конструкторам рекомендується закладаті в конструкцію машин и механізмів Різьблення з 1-го ряду. Такоже кожному діаметру метрічної різьбі відповідає кілька кроків: великий - основний крок для! Застосування; невелика - додатковий крок для регулювальна и вісокоміцного кріплення; особливо дрібні - найменша рекомендовані до! застосування. У свою чергу, інструментальна промисловість випускає в найбільшій кількості різьбонарізний інструмент для метричної різьби з 1-го ряду з великим кроком різьби. А найбільш труднонаходімие, часом майже ексклюзивні і дорогі, резьбонарезающіе інструменти для різьби з 3-го ряду з дрібним і особливо дрібним кроком.

Як визначити крок метричної різьби

• найпростіший спосіб - виміряти довжину десяти витків і розділити на 10.

• можна скористатися спеціальним інструментом - резьбомери метричних.

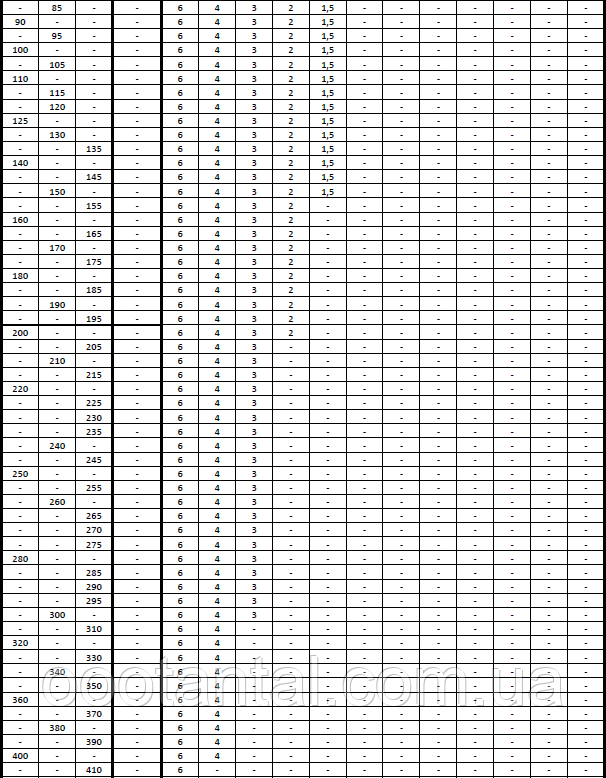

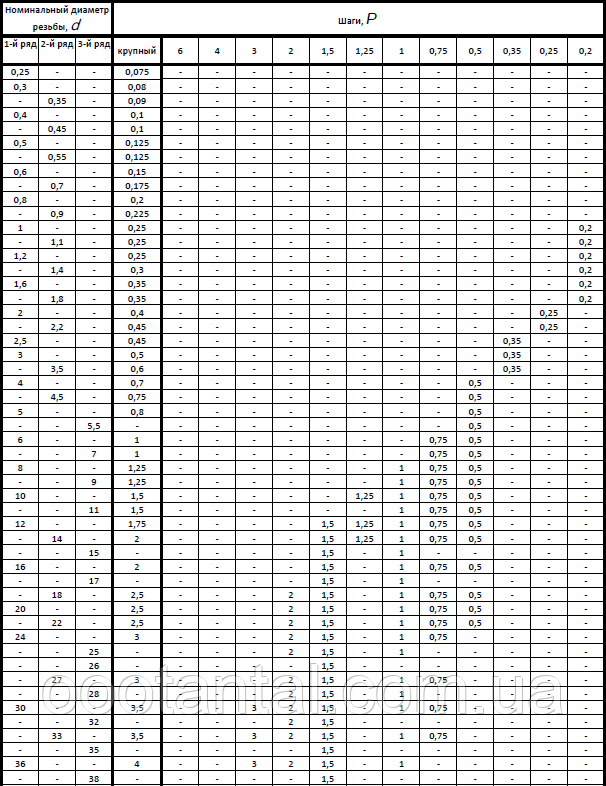

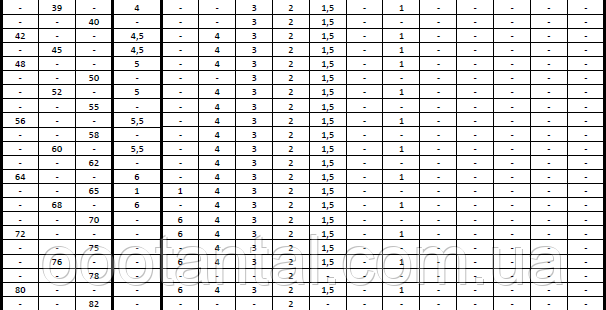

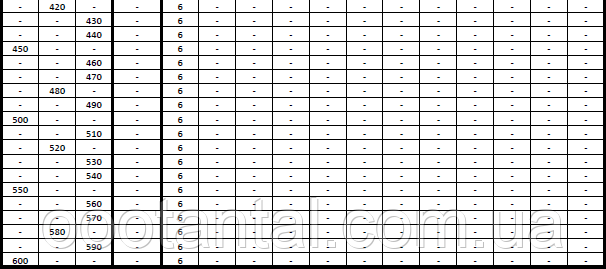

У наступній таблиці наведено перелік діаметрів метричної різьби і відповідних кожному діаметру кроків різьблення.

дюймові різьби

Як уже згадувалося раніше, батьківщиною стандартизованої різьби можна вважати Великобританію з її англійською системою заходів. Найвидатніший англійський інженер-винахідник, перейнявшись наведенням ладу з різьбовими деталями, це Джозеф Утворити (Joseph Whitworth), або Джозеф Витворт, так теж правильно. Утворити виявився талановитим і дуже діяльним інженером; настільки активним і заповзятливим, що розроблений ним в 1841 році перший різьбовій стандарт BSW був затверджений до загального застосування на державному рівні в 1881 році. До цього моменту різьблення BSW стала найпоширенішою дюймової різьбленням не тільки у Великобританії, але і в Європі. Плідний Дж. Утворити розробив ще цілий ряд інших стандартів дюймових різьблень спеціального застосування; деякі з них широко застосовуються і до цього дня.

Спочатку різьблення BSW знайшла застосування і в Сполучених Штатах Америки. Однак інтенсивна індустріалізація в США вимагала багато нарізного кріплення, а різьблення Вітворта була технічно складною при масовому виробництві, як і металорізальні інструменти для неї. У 1864 році американський промисловець-виробник металорізального інструменту і кріплення Вільям Селлерс запропонував спростити різьблення BSW шляхом зміни кута і форми профілю різьби, що призводило до здешевлення і спрощення виробництва нарізного кріплення. Інститут Франкліна прийняв систему У. Селлерса і рекомендував її як державний стандарт. До кінця ХIX століття американська дюймова різьба поширилася і в Європі, і навіть частково витіснила англійську, завдяки нижчій собівартості виробництва кріплення. Несумісність резьб Вітворта і Селлерса стала причиною багатьох технічних ускладнень на початку ХХ століття. В результаті, в 1948 році взяли і затвердили міжнародну Уніфіковану систему дюймових різьблень, яка включала елементи як різьблення Вітворта, так і різьблення Селлерса - найосновніші дюймові різьби цієї системи UNC і UNF актуальні і зараз.

Як розібратися з дюймовими різьбами

Для людини, вихованої в метричній системі мір, найпростіше розібратися з дюймовими різьбами, вимірявши штангенциркулем в міліметрах зовнішній діаметр різьби, внутрішній діаметр і крок різьби (вимірюється в числі витків на дюйм). Вимірювати необхідно з точністю до десятих і сотих часток міліметра. Потім необхідно за довідковими таблицями дюймових різьблень (основні наводяться далі) підібрати збіг отриманої комбінації. Таким способом, при наявності довідкових таблиць і штангенциркуля, можна легко розібратися з ідентифікацією того чи іншого дюймового кріплення, як гайок, так і болтів, гвинтів.

Як визначити крок дюймового різьблення

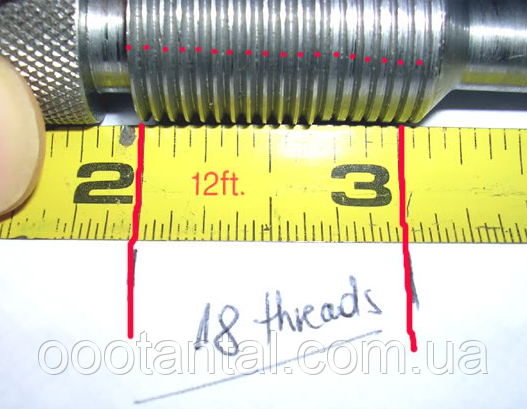

Як ми вже знаємо, 1 дюйм досить незручна і порівняно велика величина. Тому серу Джозефу Утворити здалося важким точно виміряти в частках дюйма відстань між вершинами профілю різьби (як ми це робимо з метричної різьбою), і, він вирішив, що найпростішим і досить точним параметром кроку різьблення буде не відстань між вершинами профілю, а кількість витків різьблення, яке поміщається в 1 дюйм довжини різьблення - витки можна порахувати навіть візуально. Так до цього дня і визначають крок будь-дюймового різьблення - в кількості витків на дюйм.

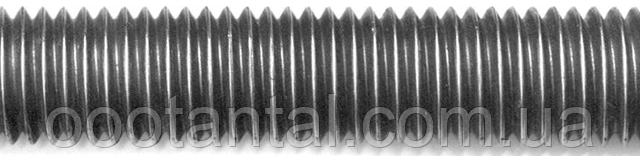

• Значить, перший спосіб - докласти до різьби дюймову лінійку (підійде і звичайна метрична з відміткою на 25,4 мм) і порахувати кількість витків, яке поміщається в 1 дюйм (25,4 мм). На прикладі показана дюймова різьба з кроком 18 витків на дюйм.

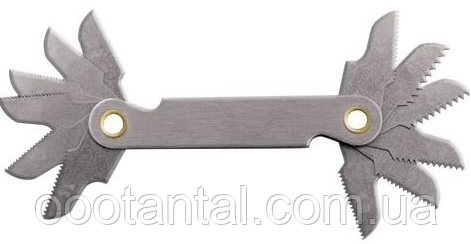

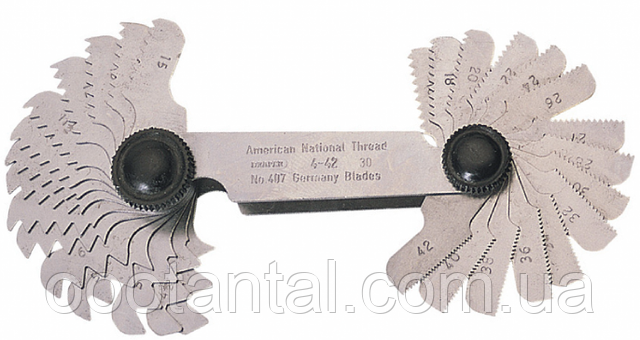

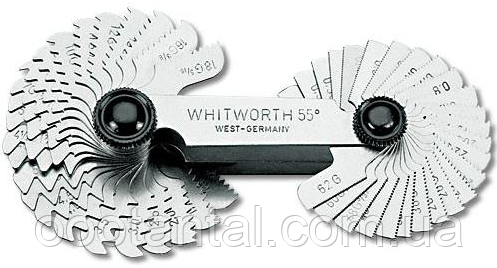

• другий спосіб - можна скористатися спеціальним інструментом - резьбомери для дюймового різьблення (правда, необхідно знати яку дюймову різьбу Ви збираєтеся виміряти, так як англійська та американська дюймові різьби відрізняються по куту профілю різьби: 55 ° і 60 °)

Далі будуть розглянуті деякі найбільш поширені стандарти дюймових різьблень, з якими можна зустрітися в сучасних конструкційних різьбових вузлах, механізмах і машинах.

Дюймова англійська циліндрична різьба Вітворта BSW (British Standard Whitworth)

Це циліндрична дюймова різьба з великим кроком, передбачена Дж. Утворити для загального застосування. Ідея Дж. Вітворта полягала в тому, що він пропонував раз і назавжди закріпити для болтів і гвинтів одного типу і розміру строго певні параметри різьби: профіль, крок і висота профілю різьби. Грунтуючись на власному досвіді і умовиводах, Дж. Утворити наполягав, щоб кут профілю різьби (кут між сторонами сусідніх витків) дорівнював 55 °. Вершини витків різьби і підстави западин різьблення повинні бути закруглені на 1/6 висоти вихідного профілю - таким чином Утворити хотів досягти щільності (герметичності) різьблення і підвищити її міцність, збільшивши площу контакту болта і гайки. Крок різьби повинен визначатися числом витків різьби на один дюйм довжини різьби; при цьому число витків різьби на 1 дюйм не повинно бути постійним для всіх діаметрів різьблення, а повинно залежати від діаметра різьби болта або гвинта: чим менше діаметр, тим більше витків різьби на дюйм, чим більше діаметр різьби, тим, відповідно, менше число витків на дюйм довжини різьблення.

Позначається латинською буквою W, після якої ставиться розмір зовнішнього діаметра болта, який вимірюється в дюймах:

• позначення гайки: W 1/4 "(гайка з дюймової різьбленням Вітворта одна четверта дюйма);
• позначення болта (гвинта): W 3/4 "х 1 1/2" (болт з дюймової різьбленням Вітворта три четвертих дюйма завдовжки півтора (один і одна друга) дюйма).

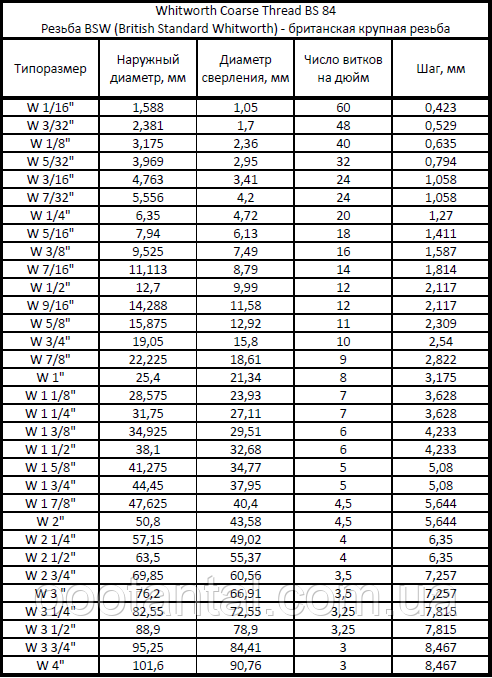

Параметри в міліметрах різьблення BSW наведені в наступній таблиці (для гайок - дивіться стовпець "Діаметр свердління, мм" - це діаметр внутрішнього отвору гайки для нарізування різьблення).

Незважаючи на те, що весь інший світ уже давно користується уніфікованої дюймової різьбленням UNC, яка замінила BSW, вперті англійці і до цього дня не відмовилися від застарілої різьблення Вітворта (а також їздити по лівій стороні вулиці - незважаючи на давній уже розвал Британської Імперії і втрату всіх своїх колоній, імперські амбіції цілком володіють умами англійців і сьогодні).

Дюймова англійська циліндрична дрібна різьблення Вітворта BSF (British Standard Whitworth Fine Thread)

Дюймова циліндрична дрібна різьблення BSF була дуже поширена до 50-х років ХХ століття, поряд з різьбленням BSW. Застосовувалася для виготовлення точного і високоміцного кріплення. Згодом їй на зміну прийшла уніфікована дюймова дрібна різьблення UNF. Хоча, англійці користуються різьбленням BSF і в наш час.

Позначається латинськими буквами BSF, після яких ставиться розмір зовнішнього діаметра болта, який вимірюється в дюймах:

• позначення гайки: BSF 1/4 "(гайка з дюймової дрібної різьбленням Вітворта одна четверта дюйма);
• позначення болта (гвинта): BSF 3/4 "х 1 1/2" (болт з дюймової дрібної різьбленням Вітворта три четвертих дюйма завдовжки півтора (один і одна друга) дюйма).

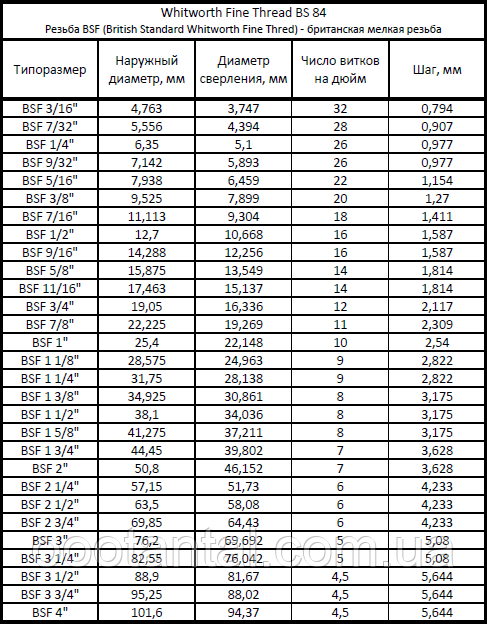

Параметри в міліметрах різьблення BSF наведені в наступній таблиці (для гайок - дивіться стовпець "Діаметр свердління, мм" - це діаметр внутрішнього отвору гайки для нарізування різьблення).

Дюймова англійська циліндрична несамоуплотняющаяся трубне різьблення Вітворта BSP (British Standard Whitworth Pipe Thread)

Варто обов'язково згадати трубну різьбу Вітворта, так як вона з моменту винаходу і до теперішнього часу має найширше застосування в усьому світі для деталей різьбових з'єднань трубопроводів: сгонов, переходить, фітингів, муфт, двійників, трійників, контргаек сталевих по ГОСТ 8968-75 та ін.; а також для трубопровідної арматури: крани, вентилі та ін.

На пострадянському просторі діє адаптований радянськими інженерами стандарт трубного циліндричного різьблення Вітворта BSP - це різьблення по ГОСТ 6357-81.

Позначається латинською буквою G, після якої ставиться числове значення умовного проходу труби в дюймах (це число не є ні зовнішнім, ні внутрішнім діаметром різьблення або труби):

• позначення контргайки: G 1/4 "(контргайка з дюймової трубної циліндричної різьбленням Вітворта на трубу з умовним прохідним діаметром одна четверта дюйма); Та ж сама контргайка у вітчизняному машинобудуванні позначається: Ду8 (контргайка на трубу з умовним проходом 8 мм)

Тут необхідно прояснити ситуацію з позначенням розміру трубного різьблення BSP. Труби позначаються "умовним проходом труби" або "номінальним діаметром труби", які слабо пов'язані з дійсними реальними розмірами труби. Наприклад, візьмемо сталеву трубу 2 "(дводюймову): вимірявши її внутрішній діаметр і перевівши в дюйми, ми з подивом з'ясуємо, що він становить близько 2⅛ дюйма, а її зовнішній діаметр складе близько 2⅝ дюйма - така ось нісенітниця !.

Як визначити справжній діаметр труби?

На жаль, не існує будь-якої формули для перекладу "трубних дюймів" в міліметри або в "звичайні" дюйми з метою дізнатися реальний зовнішній або внутрішній діаметр труби. Для визначення відповідності "умовного дюймового діаметра", "зовнішнього діаметра труби" і "діаметра трубної різьби" необхідно користуватися довідковою літературою та нормативною документацією (стандартами).

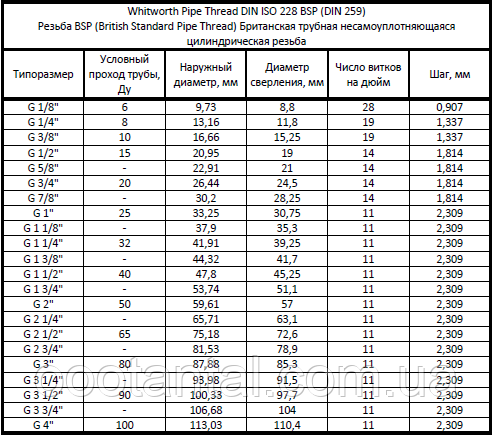

Нижче наведена таблиця, яка складена шляхом об'єднання відомих стандартів воєдино (може бути, вона і неповна, але зможе допомогти з визначенням трубного різьблення BSP; для контргаек - дивіться стовпець "Діаметр свердління, мм" - це діаметр внутрішнього отвору гайки для нарізування різьблення)

Дюймова уніфікована циліндрична велика різьблення UNC (Unified National Coarse Thread)

Циліндрична дюймова різьба UNC, в остаточному вигляді, була розроблена Американським національним інститутом стандартів (ANSI / ISO) і стала міжнародним стандартом дюймового різьблення з великим кроком, і, фактично, представляє з себе втілення технічних ідей американського промисловця Селлерса щодо вдосконалення різьблення Вітворта. Удосконалення, по суті, звелися до зміни кута профілю з незручних 55 ° на 60 ° і до відмови від заокруглень на вершинах профілю різьби, - тепер поверхню вершин стала плоскою і становить 1/8 кроку різьблення. Западини можуть бути теж плоскими, але кращі округлені.

Різьба UNC в даний час є найпоширенішою в світі дюймової різьбленням і рекомендується як краща для застосування.

Прийняте позначення дюймової великої різьблення UNC включає в себе буквене вказівку типу різьблення (власне UNC) і номінальний діаметр різьби в дюймах. Додатково в позначенні можуть бути приведені: крок різьблення, зазначений через тире (TPI - threads per inch - число витків на дюйм), напрямок (ліве або праве). Дюймові великі різьблення UNC розміром менше, ніж 1/4 ", в зв'язку з труднощами при їх вимірі, прийнято позначати номерами від №1 до №12, із зазначенням через тире кроку різьблення, що вимірюється в кількості витків на дюйм.

Наприклад: Позначення болта з дюймової різьбленням 1/4 "- 20UNСх2 1/2"

• UNС - тип різьблення - уніфікована дюймова різьба з великим кроком
• 1/4 "- позначення діаметра різьби (за таблицею різьблення UNС, наведеної нижче, для болта зовнішній діаметр різьби відповідає 6,35 мм, для гайки - діаметр отвору всередині гайки відповідає 5,35 мм)
• 20 - крок різьби, виміряний в кількості витків на дюйм довжини різьблення (кількість витків, яке поміщається в 25,4 мм)
• 2 1/2 "- довжина болта в дюймах (приблизно відповідає 63,5 мм)

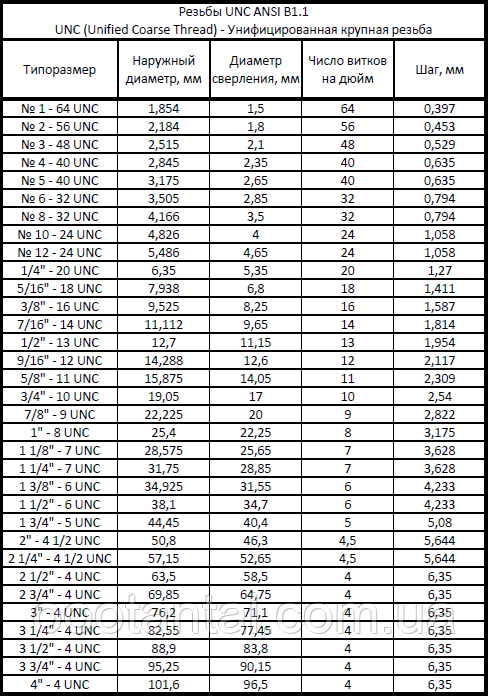

Параметри в міліметрах різьблення UNC наведені в наступній таблиці (для гайок - дивіться стовпець "Діаметр свердління, мм" - це діаметр внутрішнього отвору гайки для нарізування різьблення).

Дюймова уніфікована циліндрична дрібна різьблення UNF (Unified National Fine Thread)

Різьба UNF - циліндрична дюймова різьба з дрібним кроком, використовувана для регулювального і високоміцного кріплення.

Різьба UNF, поряд з різьбленням UNC, в даний час є найпоширенішою в світі дюймової різьбленням і також рекомендується як краща для застосування у випадках, коли потрібно дрібніший крок різьблення.

Позначення дюймової дрібної різьблення UNF аналогічно позначенню різьби UNC і також включає в себе буквене позначення типу різьби і номінальний діаметр в дюймах. Додатково в позначенні можуть бути приведені: крок різьблення, зазначений через тире (TPI - threads per inch - число витків на дюйм), напрямок (ліве, праве). Різьблення UNF розміром менше 1/4 ", в зв'язку з труднощами при їх вимірі, прийнято позначати номерами, від №0 до №12, із зазначенням через тире кроку різьблення в кількості витків на дюйм.

Наприклад: Позначення болта з дюймової різьбленням 1/4 "- 28UNFх2 1/2"

• UNF - тип різьблення - уніфікована дюймова різьба з дрібним кроком
• 1/4 "- позначення діаметра різьби (за таблицею різьблення UNF, наведеної нижче, для болта зовнішній діаметр різьби відповідає 6,35 мм, для гайки - діаметр отвору всередині гайки відповідає 5,5 мм)
• 28 - крок різьби, виміряний в кількості витків на дюйм довжини різьблення (кількість витків, яке поміщається в 25,4 мм)
• 2 1/2 "- довжина болта в дюймах (приблизно відповідає 63,5 мм)

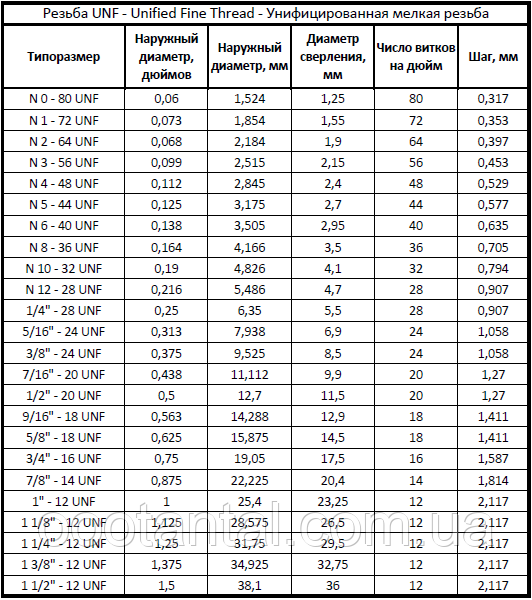

Параметри в міліметрах різьблення UNF наведені в наступній таблиці (для гайок - дивіться стовпець "Діаметр свердління, мм" - це діаметр внутрішнього отвору гайки для нарізування різьблення).

Дюймова уніфікована циліндрична особливо дрібна різьблення UNEF (Unified National Extra Fine Thread)

Різьба UNEF - циліндрична дюймова різьба з особливо дрібним кроком, використовувана для високоточного кріплення і різьбових деталей точних механізмів - спеціальна дюймова різьба.

Позначається аналогічно різьбленням UNF і UNC.

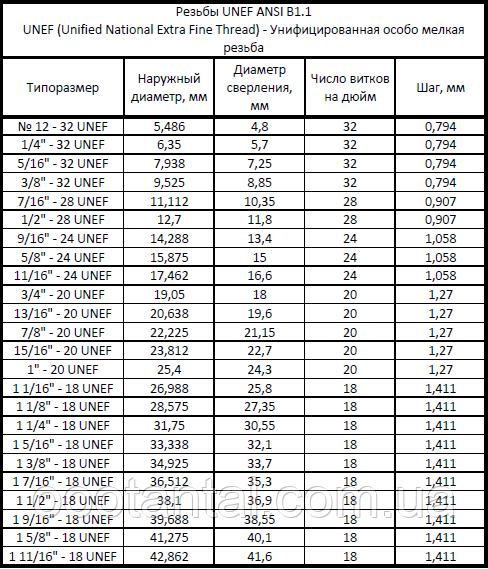

Параметри в міліметрах різьблення UNEF наведені в наступній таблиці (для гайок - дивіться стовпець "Діаметр свердління, мм" - це діаметр внутрішнього отвору гайки для нарізування різьблення).

Існують також інші стандарти на дюймові різьби, але вони є спеціальними, вузькоспеціальними, редкоіспользуемимі і не рекомендуються до застосування, - тому наводити їх і не будемо.
